在比较敏感的环境下使用干簧开关通常会使用磁铁来激活干簧开关,清楚的了解这一相互作用对保证传感器正常工作是非常重要的。传感器可能应用于常开模式,常闭模式或保持模式上。于常开模式下,当有磁铁靠近干簧开关时(反之亦然)磁簧片就会关闭,将磁铁移开后簧片就会重新打开。于常闭模式下,当有磁铁靠近干簧开关时干簧片就会打开,将磁铁移开后干簧片就会重新关闭。于保持模式上,磁簧片可能是在常开或常闭两种状态,当有磁铁靠近干簧开关时干簧片就会改变它们的形态,如果起初的形态是打开,现在就会关闭,当磁铁移开后干簧片仍会保持关闭,这时将改变了磁极性的磁铁再靠近时干簧片才会打开,将磁铁移走后干簧片仍会保持打开。此时再将磁铁的磁极反转并靠近干簧开关时开关会再次关闭,而磁铁移开后仍保持关闭,于这情况下一个是保持模式传感器或是双稳态传感器。
以下的图表,我们会概述当使用磁铁时一些必须注意的要点,请记住磁场是三维的。

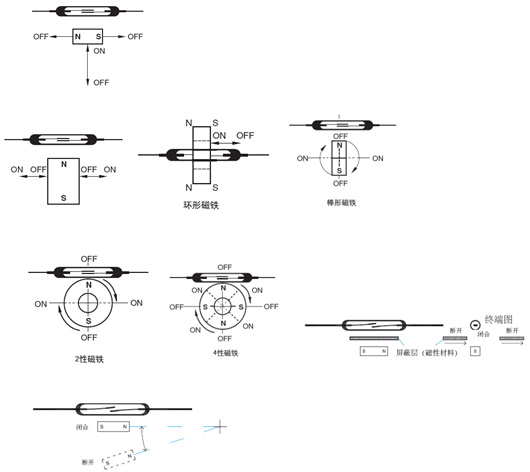

常用的方式如下:
![](https://pmt6df0b6-pic17.websiteonline.cn/upload/2011111114210741.jpg)
磁簧管与磁铁之间的本质特性,如何控制好之间的对应关系。

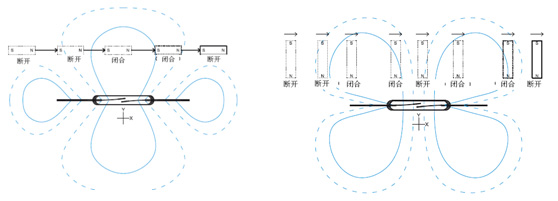

A、磁铁平行于磁簧管的特性如下图,实线区域为产品工作区域,虚线外为非工作区域,实线与虚线之间的区域为保持区域。
B、磁铁垂直于磁簧管的特性如图所示
![](https://pmt6df0b6-pic17.websiteonline.cn/upload/20111111142126701.jpg)
